Come impedire la manomissione dei dispositivi di interblocco delle macchine?

Pubblichiamo una scheda tematica di SUVA che si rivolge ai progettisti, ai fabbricanti, ai fornitori e agli utilizzatori di macchine dotate di dispositivi di comando. Il documento fa parte di una serie dedicata interamente ai dispositivi di comando montati sulle macchine

Pubblicità

Attrezzature e presidi - Armadietto antincendio con 2 ripiani regolabili Armadietto per Kit attrezzature antincendio

Punti essenziali

• Il dispositivo di interblocco arresta la macchina se il suo riparo non è chiuso.

• I principi di azionamento dei dispositivi di interblocco si suddividono in quattro tipi.

• L’elusione di questi dispositivi può essere impedita sul piano costruttivo o con una funzione di controllo integrata nel comando.

• I dispositivi di interblocco vengono chiamati anche sensori di posizione, finecorsa o sensori di prossimità.

Tipologie costruttive

Tipo 1

Dispositivi di interblocco azionati meccanicamente da attuatore non codificato, ad esempio a camma rotante (fig. 1), a camma lineare o a cerniera (fig. 2).

Tipo 2

Dispositivi di interblocco azionati meccanicamente da attuatore codificato, ad esempio con attuatore a chiavetta o con interblocco a chiave bloccata. Si distingue tra attuatori a basso livello di codifica (fig. 3), a medio livello di codifica e alto livello di codifica (fig. 6).

Tipo 3

Dispositivi di interblocco azionati senza contatto da attuatore non codificato. Esempi:

• induttivi: azionati da metallo ferromagnetico

• magnetici: azionati da magnete

• capacitivi, ottici e a ultrasuoni: azionati da qualsiasi oggetto adatto (fig. 4)

Tipo 4

Dispositivi di interblocco azionati senza contatto da attuatore codificato, esempi:

• azionati da magnete codificato

• RFID: azionati da transponder RFID codificato

• ottici: azionati da transponder codificato

Anche in questo caso di distingue tra attuatori a basso livello di codifica, a medio livello di codifica e alto livello di codifica (fig. 5).

Impedire la manomissione

Principi generali

La macchina deve essere progettata in modo tale da ridurre al minimo la tentazione di eludere i suoi dispositivi di interblocco. Ci sono diversi modi per farlo (fig. 7) e tutti consentono di manovrare in condizioni di sicurezza la macchina anche durante l’eliminazione dei guasti e la manutenzione, evitando qualsiasi manomissione dei dispositivi di interblocco.

Impedire l’accesso agli elementi che costituiscono il dispositivo di interblocco mediante:

• ostacoli fisici o schermature

• montaggio fuori portata

• montaggio in posizione nascosta

Impedire la sostituzione degli attuatori degli interblocchi con oggetti facilmente reperibili:

• I dispositivi di interblocco di tipo 3 devono essere collocati in una posizione difficilmente accessibile.

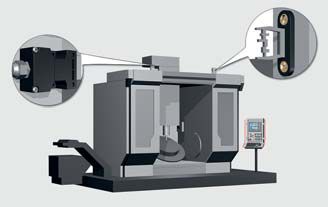

• Se sono liberamente accessibili, bisogna utilizzare dei dispositivi con un alto livello di codifica (fig. 8).

Impedire lo smontaggio degli elementi che costituiscono i dispositivi di interblocco:

• Tutti gli attuatori devono essere fissati in modo che non possano essere smontati con utensili facilmente reperibili (ad es. viti antisvitamento (fig. 6), rivetti, viti di sicurezza Torx, sfera spinta nell’esagono incassato, testa esagonale riempita con colla bicomponente, ecc.).

Attenzione! Se durante il ciclo di vita della macchina sono previsti dei guasti che impongono la sostituzione immediata del dispositivo di interblocco, è necessario trovare una soluzione diversa.

Impedire l’elusione del dispositivo

• Monitoraggio dello stato: la verifica di plausibilità durante un ciclo di lavoro della macchina riconosce una sequenza anomala di stati, la cui causa è una manomissione.

• Controlli periodici: il comando invita l’utilizzatore ad azionare il dispositivo di protezione. In mancanza di una risposta, si presuppone una sua manomissione, ad es. centro di lavorazione CNC.

Ulteriori misure per impedire l’elusione dei dispositivi di interblocco a seconda del tipo
